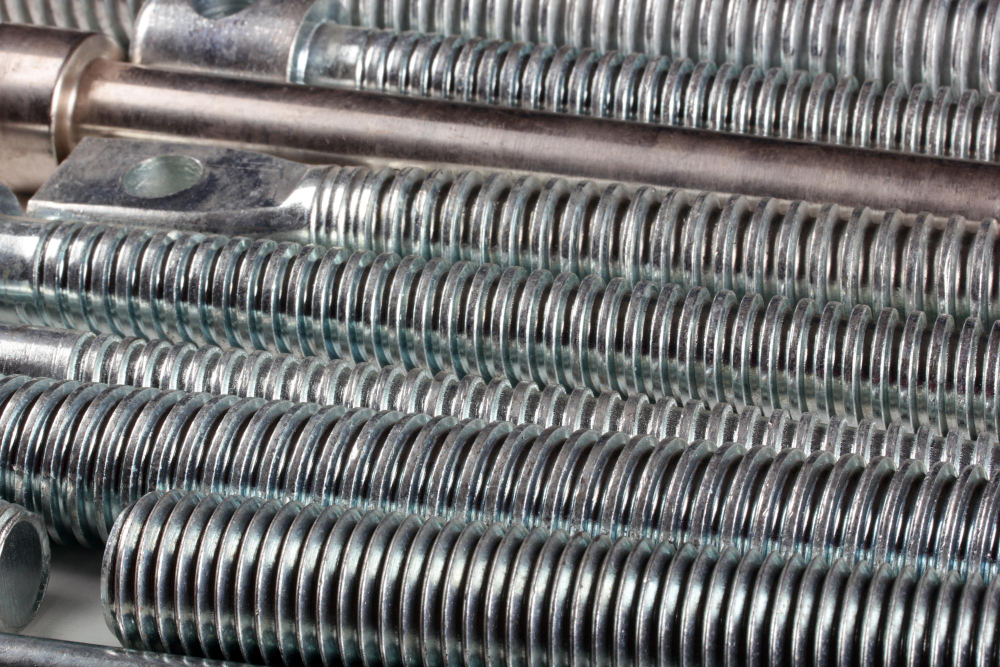

Pręty gwintowane wytwarzane zgodnie z wytycznymi normy DIN 976 stanowią uniwersalną bazę montażową w niemal wszystkich gałęziach nowoczesnego budownictwa. Dzięki obecności gwintu na całej długości, elementy te pełnią funkcję wytrzymałych ściągów, kotew fundamentowych oraz śrub dwustronnych do łączenia grubych flanszy. W wielu podstawowych aplikacjach, takich jak wznoszenie lekkich konstrukcji magazynowych czy montaż wewnętrznych instalacji wsporczych, powszechnie stosuje się detale ze zwykłej stali węglowej w klasach własności mechanicznych 4.8, 5.8 lub 8.8. Istnieją jednak obszary inżynierii przemysłowej, w których standardowy skład chemiczny materiału okazuje się niewystarczający do zapewnienia bezpiecznej pracy węzła. W środowiskach narażonych na kontakt z agresywnymi mediami, wysokie ciśnienie robocze czy skrajne temperatury, inżynierowie zmuszeni są sięgać po stopy o specjalnie zmodyfikowanej strukturze metalurgicznej.
Praca w warunkach podwyższonych temperatur i presji
Sektor energetyczny, rafineryjny oraz szeroko pojęty przemysł naftowo-gazowy opierają się na zaawansowanych sieciach rurociągowych i stacjach kompresorowych. Połączenia kołnierzowe w tego typu obiegach podlegają pod surowe wymogi europejskiej dyrektywy ciśnieniowej PED (Pressure Equipment Directive). Zastosowanie w takich warunkach klasycznych prętów węglowych niesie za sobą ryzyko wystąpienia zjawiska pełzania. Jest to powolne, plastyczne odkształcanie się metalu pod wpływem długotrwałego naprężenia w wysokiej temperaturze, co ostatecznie prowadzi do rozszczelnienia układu.
Aby zapobiec takim awariom, produkcję prętów DIN 976 dla instalacji ciśnieniowych opiera się na atestowanych gatunkach ulepszanych cieplnie (proces oznaczany jako +QT, obejmujący hartowanie i odpuszczanie). Wykorzystuje się tu stale stopowe, takie jak 21CrMoV5-7, 25CrMo4 czy 42CrMo4. Przemyślany dodatek pierwiastków takich jak chrom, molibden i wanad stabilizuje wewnętrzną siatkę krystaliczną metalu, pozwalając na zachowanie wysokiej granicy plastyczności i odpowiedniej udarności nawet podczas skoków ciśnienia gorącej pary wodnej.
Agresywne środowisko chemiczne a dobór zabezpieczeń
W wielu przypadkach do ochrony prętów stalowych wystarcza nałożenie odpowiedniej powłoki. Standardem dla infrastruktury zewnętrznej jest TZN, czyli ocynk ogniowy. Warstwa cynku o grubości kilkudziesięciu mikrometrów tworzy twardą barierę, która dobrze chroni kotwy masztów czy połączenia mostowe przed korozją atmosferyczną. Z kolei w środowiskach suchych i zamkniętych z powodzeniem stosuje się oc.B, określający ocynk galwaniczny biały, którego cienka warstwa chroni stal wewnątrz wentylowanych hal.
Pojawiają się jednak procesy technologiczne, w których żadna powłoka zewnętrzna nie zda egzaminu. Występuje to w przypadku instalacji mających bezpośredni kontakt z kwasami, siarkowodorem czy stężonymi chlorkami. W zakładach chemicznych lub na morskich platformach wiertniczych konieczna jest zmiana całego materiału nośnego. W takich sytuacjach zleca się produkcję złączy ze stali austenitycznych kwasoodpornych (jak popularna klasa A4) lub z zaawansowanych stopów typu duplex, które wykazują wysoką odporność na korozję wżerową i naprężeniową w pełnym przekroju materiału.
Śląskie zaplecze logistyczne dla inżynierii
Dostarczanie tak wyspecjalizowanych komponentów, często opatrzonych wymaganymi atestami materiałowymi 3.1, wymaga od producentów odpowiedniego zaplecza. Pod kątem optymalizacji dostaw na rynki europejskie ważnym ośrodkiem produkcji dla przemysłu ciężkiego pozostaje województwo śląskie, z silnym naciskiem na uprzemysłowiony rejon Bielska-Białej. Bliskość nowoczesnego parku maszynowego oraz dostęp do certyfikowanych hut ułatwia szybką produkcję nietypowych prętów gwintowanych, co bywa kluczowe zwłaszcza podczas planowanych przerw remontowych w rafineriach czy elektrowniach.
Najczęściej poruszane kwestie
Kiedy należy stosować stale ulepszane cieplnie w rurociągach?
Stosuje się je w węzłach podlegających pod dyrektywę PED, gdzie występuje wysokie ciśnienie i podwyższona temperatura. Użycie gatunków takich jak 42CrMo4+QT czy 21CrMoV5-7+QT skutecznie hamuje zjawisko pełzania materiału, gwarantując bezpieczną szczelność połączeń kołnierzowych.
Dlaczego powłoka TZN jest zalecana do konstrukcji zewnętrznych?
Skrót TZN oznacza ocynk ogniowy. Tworzy on relatywnie grubą warstwę cynku mocno wtapianą w strukturę stali, zapewniając odpowiednią ochronę przed opadami atmosferycznymi, wilgocią oraz chlorkami używanymi do zimowego utrzymania dróg.
W jakich sytuacjach powłoka oc.B okazuje się wystarczająca?
Zapis oc.B określa ocynk galwaniczny biały. Jest to rozwiązanie przeznaczone dla elementów mocujących pracujących wewnątrz budynków, w suchych i dobrze wentylowanych przestrzeniach, gdzie metal nie ma styczności z deszczem czy agresywnymi mediami przemysłowymi.
Wsparcie techniczne w doborze niestandardowych detali
Zapewnienie ciągłości operacyjnej instalacji przemysłowych opiera się na wyborze sprawdzonych dostawców zaplecza technicznego. Elgo to dystrybutor, ale przede wszystkim producent elementów złącznych zgodnych z PED, wytrzymałych prętów gwintowanych oraz wysoce trwałych elementów złącznych cynkowanych ogniowo. W sytuacjach, gdy parametry standardowych wyrobów nie pokrywają się z surowymi wymaganiami projektowymi ze względu na specyficzne medium lub wysokie obciążenia, rozwiązaniem dla wykonawców stają się pręty gwintowane DIN 976 na zamówienie od Elgo. Podczas całego procesu zamawiania niestandardowych detali wykwalifikowani doradcy służą wsparciem merytorycznym, dbając o dopasowanie odpowiedniego stopu stali, optymalnego profilu gwintu i trwałej powłoki antykorozyjnej do sprecyzowanego środowiska eksploatacyjnego.
